传输协议

在零几年的时候，想要看视频往往需要先将视频文件完整地下载到本地，然后再进行播放。经过了十多年的时间，如今已经可以在线直接播放视频，而且能随意拖曳进度条，这样的变化多亏于音视频背后传输协议的演变。

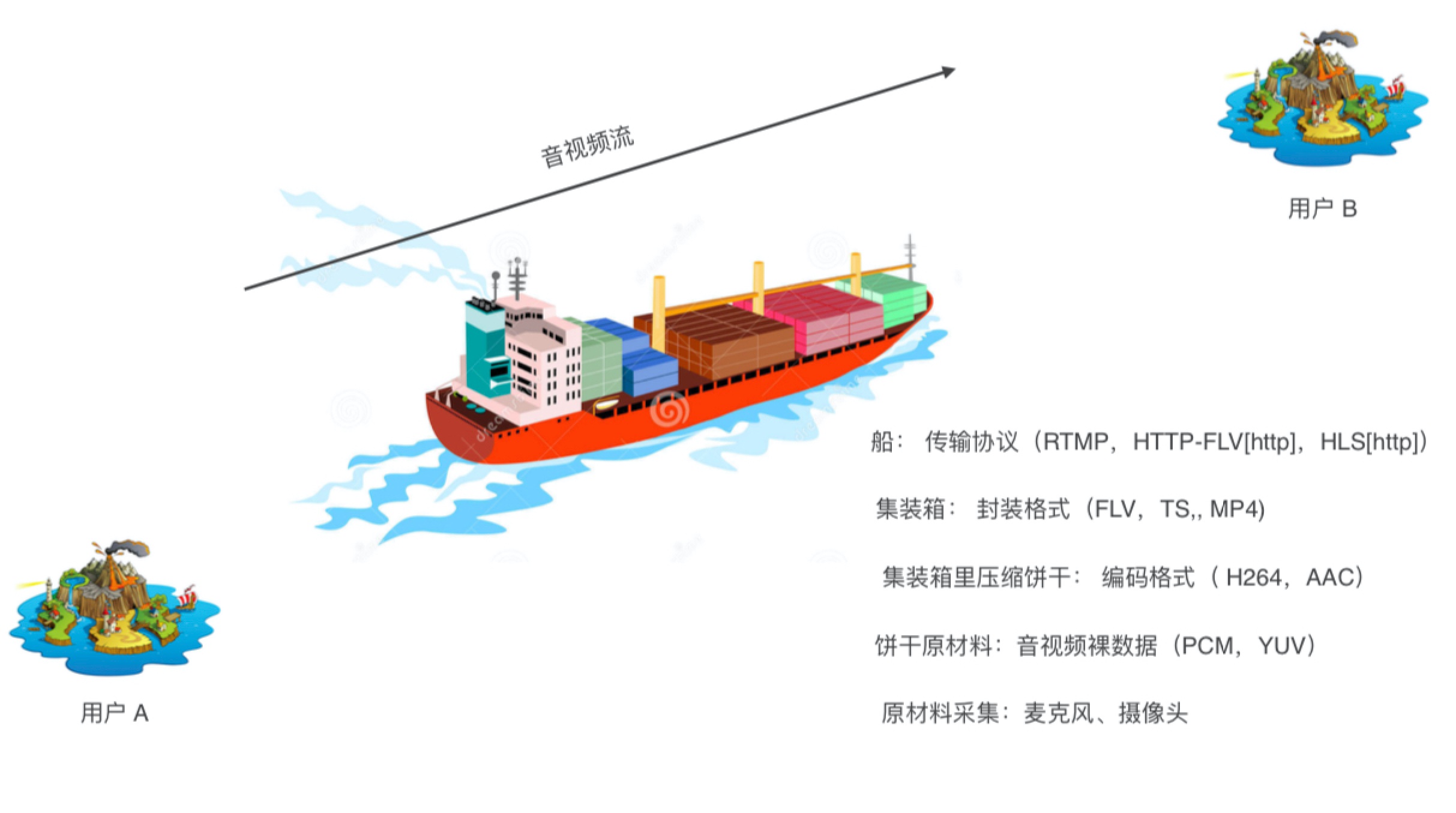

视频的封装协议决定了音视频信息的组织方式，视频的传输协议则决定了这些信息如何从服务器端传输到客户端。就例如下图中，封装格式就类似于集装箱般组织数据，而传输协议则就像船一样，负责将数据传输给用户。

视频播放主要分为点播和直播两个场景，不同的场景适用不同的传输协议，不过有些协议也可以同时应用于两个场景值，我们先通过表格来整体看一下：

	HTTP 渐进式下载	HLS	HTTP-FLV	RTMP	webRTC
适用场景	点播	点播/直播	点播/直播	直播	直播
简单介绍	过渡性方案，一边下载一边播放	将视频文件拆分成许多个小文件，然后通过 HTTP 传输	通过 JS 将 FLV 文件解析后喂给 video 标签	Adobe 公司推出，依赖 Flash 进行播放	谷歌推出，原本用于小型会议 P2P 直播
传输层	HTTP 长连接	HTTP 短连接	HTTP 短连接	TCP 长连接	UDP
封装格式	MP4	TS	FLV	FLV	RTP
实现复杂度	简单	简单	简单	复杂	复杂
直播的启播延时	-	很长（10秒）	较低（2-5秒）	低（1-2秒）	较低（1秒内）
客户端依赖	原生支持	iOS/Android 支持，PC 端部分浏览器需引入 hls.js 依赖	引入 flv.js 依赖	Flash	有待提升

由于我在腾讯课堂负责的是 HLS 点播相关的功能，所以接下来主要讲一讲 HLS 相关的知识。

HLS

HLS 的全称是 HTTP Live Streaming，翻译下就是基于 HTTP 的流媒体传输协议，由苹果公司在 2009 年推出。

整体流程

服务器端提前将视频文件拆分成许多小片段（常称为切片，封装格式为 ts），并得到含有全部分片信息的 M3U8 文件，然后分发给 CDN 网络，最后通过 HTTP 协议传输给用户，因而架构上非常简便。

客户端在看视频的时候，会先请求 M3U8 文件，然后再根据网络状况、设备分辨率等来加载对应的视频切片，整体流程如下：

M3U8 文件

这里谈到了两种用途的 M3U8 文件：

• master playlist：包含了适用于不同分辨率、不同带宽下的 media playlist 文件请求地址列表。
• media playlist：包含了一个视频文件中所有分片的请求地址列表。

首先来看一个 master playlist 的例子，分别在第 3、5、7 行，通过 BANDWIDTH=399580,RESOLUTION=1136x480 这种方式，指出了在不同带宽和分辨率下应该请求的 media playlist 地址。

#EXTM3U
#EXT-X-VERSION:3
#EXT-X-STREAM-INF:PROGRAM-ID=0,BANDWIDTH=399580,RESOLUTION=1136x480
xxxxxxxx(URL1)
#EXT-X-STREAM-INF:PROGRAM-ID=0,BANDWIDTH=707342,RESOLUTION=1706x720
yyyyyyyy(URL2)
#EXT-X-STREAM-INF:PROGRAM-ID=0,BANDWIDTH=1093740,RESOLUTION=2560x1080
zzzzzzzz(URL3)

接下来看看 media playlist 的例子，大体上它是一个接一个的分片地址组成的 M3U8 文件，例如 v.f30742.ts?start=0&end=770991&type=mpegts/v.f30742.ts?start=770992&end=1297023&type=mpegts 这样依次排列，然后再加上一些额外信息，在下面的例子中包含了以下的信息：

• #EXT-X-VERSION:3：表示至少应该用第三版 HLS 规范解析该文件。
• #EXT-X-TARGETDURATION:10：表示每一个分片的时长不超过 10 秒。
• #EXT-X-MEDIA-SEQUENCE:0：表示在分片地址列表中，第一个地址对应的分片序号为 0。
• #EXT-X-KEY:METHOD=AES-128,URL="xxx"：表示分片被 AES-128 加密，密钥需要从 xxx 地址去获得。
• #EXTINF:10.000000：表示下一个分片的时长是 10 秒。

TIP

这些字段的含义都可以快速的在 RFC 8216 - HTTP Live Streaming 中找到。

#EXTM3U
#EXT-X-VERSION:3
#EXT-X-TARGETDURATION:10
#EXT-X-MEDIA-SEQUENCE:0
#EXT-X-KEY:METHOD=AES-128,URI="https://ke.qq.com/cgi-bin/qcloud/get_dk?edk=xxxxxxx",IV=0x00000000000000000000000000000000
#EXTINF:10.000000,
v.f30742.ts?start=0&end=770991&type=mpegts&us=4449635466523407452&t=5f44f0e4&sign=4e68d431d681968c833cb8a21c86c67f
#EXT-X-KEY:METHOD=AES-128,URI="https://ke.qq.com/cgi-bin/qcloud/get_dk?edk=xxxxxxx",IV=0x00000000000000000000000000000000
#EXTINF:10.000000,
v.f30742.ts?start=770992&end=1297023&type=mpegts&us=4449635466523407452&sign=4e68d431d681968c833cb8a21c86c67f&t=5f44f0e4

.....

#EXT-X-ENDLIST

正由于通过 M3U8 来进行视频信息的传递，所以它非常的灵活，不过也由于需要先请求 M3U8 文件，然后解析出分片地址，最后再去请求视频文件的分片，所以这种方式的启播延时也较长。

Web 端实现

在 Android/iOS 设备及 PC 端的 Safari 浏览器上，已经原生支持 HLS。在 PC 端的其它浏览器上，需要引入 hls.js 进行兼容，它通过 MediaSource Extensions，将视频数据解析之后喂给 <video> 标签进行播放。

参考资料

1. RFC 8216 - HTTP Live Streaming
